アラミドケーブルシリーズ
【アラミドケーブルシリーズの要点】
- 溶接不要・火気作業なしで導入可能
（工場・倉庫でも生産を止めず、居ながら工事が検討しやすい） - 壁を増やさずに耐震性能を確保できる
（壁の代わりに組み込む構造要素として設計提案可能） - 新築・改修どちらでも検討しやすい
（建物条件に合わせて一次検討〜詳細まで設計協力）
【当製品が向いている方々】
- 工場・倉庫・事業用施設のオーナー
- 既存建物の改修で、操業や使い勝手を止めたくない方
- 壁を増やさずに耐震性能を確保したい住宅会社・工務店
- 意匠や空間を重視する設計者・建築主
| 項目 | アラミドケーブルシリーズ | 鉄製ブレース（業界標準） |
|---|---|---|
| 材質 | アラミド繊維 | 鋼材 |
| 重さ | 非常に軽い（人力・ドローン施工も可） | 重い（重機・重量作業が必要） |
| 強度 | 鉄と同等以上 | 高い（業界標準） |
| 施工性 | 柔軟で狭所や天井裏にも対応 | 重く硬く、 溶接と重量作業が必要 |
| 火気使用 | 不要（溶接不要、安全施工） | 必要（溶接・切断あり） |
| 腐食性 | 腐食せず長寿命 | 錆びる可能性あり |
| 工場稼働中の施工 | 稼働中でも施工しやすい | 施工時に稼働停止が必要なことが多い |
| 施工空間 | 最小限のスペースで作業可能 | 足場や広い作業空間が必要 |
| 特殊施工対応 | ドローンによる高所施工も対応 | 高所作業は危険かつ人力依存 |
| 耐久性 | 非金属で腐食せず長寿命 | 錆や腐食のリスクあり |
| 金物設計（壁用・天井ブレース用） | 特許取得済みの専用構造金物を使用 | 汎用金物中心で柔軟性に欠ける |
| 景観対応 | 細く美しい。空間に馴染む | 太く目立ち景観に干渉する |
| コスト | 中価格（性能とコストのバランス型） | 低価格（普及率が高い為） |
| 総合評価 | ・軽くて強い ・錆びない ・溶接不要“最先端設計” | ・重いが強い ・錆びる ・溶接必須“従来の定番” |
鉄ではできない補強がある。
重く、硬く、施工性も悪い――
従来の鋼製ブレースが抱えていた問題をすべて解決するために、東京理科大学 高橋治教授（サイエンス構造）が発案・監修。
帝人・三和テッキ・八潮建材工業・常山未央（一級建築士／mnm）との共同開発によって生まれたのが、アラミドケーブルシリーズです。
航空宇宙や防弾装備にも使われるアラミド繊維は、鉄を超える強度としなやかさを兼ね備え、火気不要・腐食なし・人力施工が可能。
工場を止めずない居ながら工事や意匠設計との両立も可能にし、RC・S造・木造いずれにも対応します。
接続金物から施工治具まで一貫して独自設計・特許取得済。構造性能、美観、施工性、その全てを1本で叶える次世代の補強技術が、ここにあります。
── 鋼材に頼ってきた設計
それで“安心したつもり”だった時代は、もう終わる
あなたの常識、アップデートしませんか？
設計実績
- 納入先（一部）
-

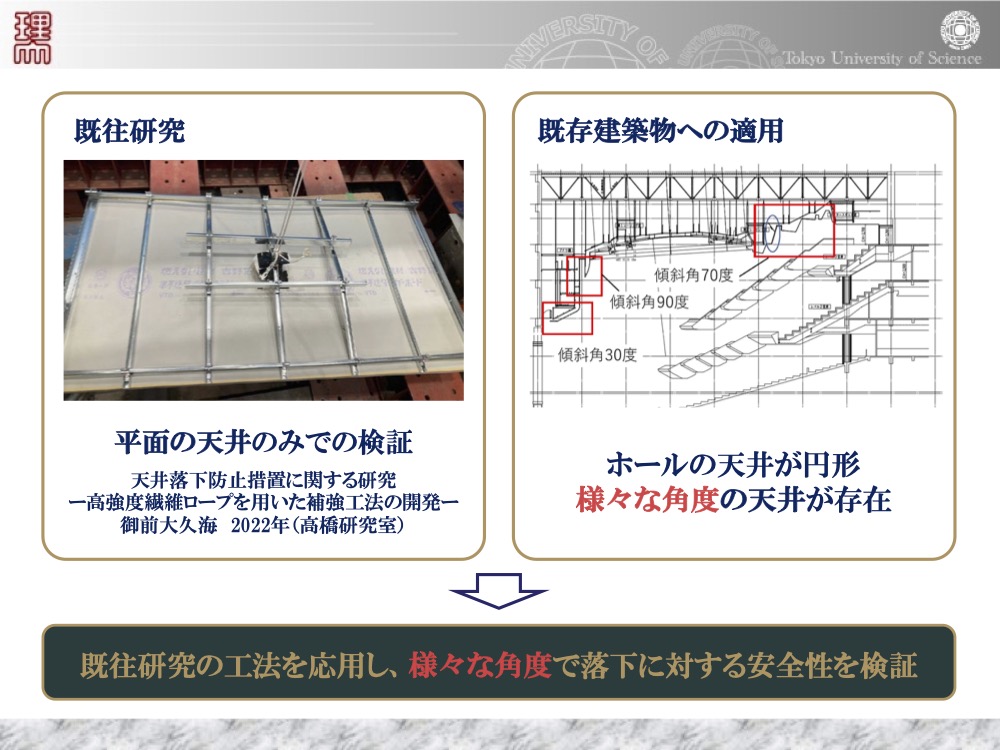

天井吊り材（実用新案）
- 創価大学 池田記念講堂 天井耐震化改修設計
1,000箇所に導入
創価大学 池田記念講堂 天井耐震化改修設計 | 東京理科大学 工学部建築学科 教授：高橋治創価大学池田記念講堂天井耐震化改修設計 コンセプト 創価大学の象徴的な建築物である池田記念講堂において、天井の耐震化対策改修工事を実施しまし...東京理科大学 工学部建築学科 教授... - 創価大学 池田記念講堂 天井耐震化改修設計
金物付き
アラミドブレース
（特許取得）
【共同実験】
高橋治（東京理科大学／サイエンス構造）
帝人株式会社
三和テッキ株式会社
※株式会社プランテックがカタログを作成

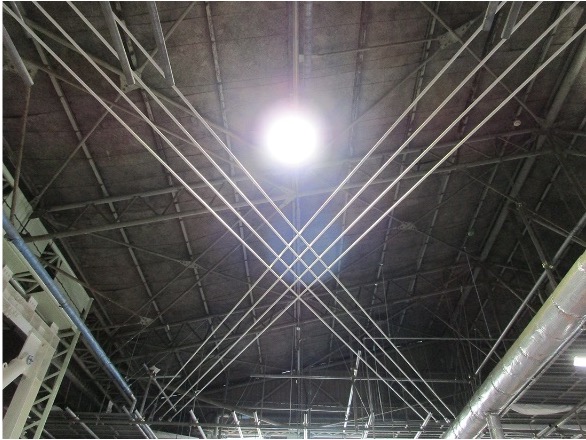

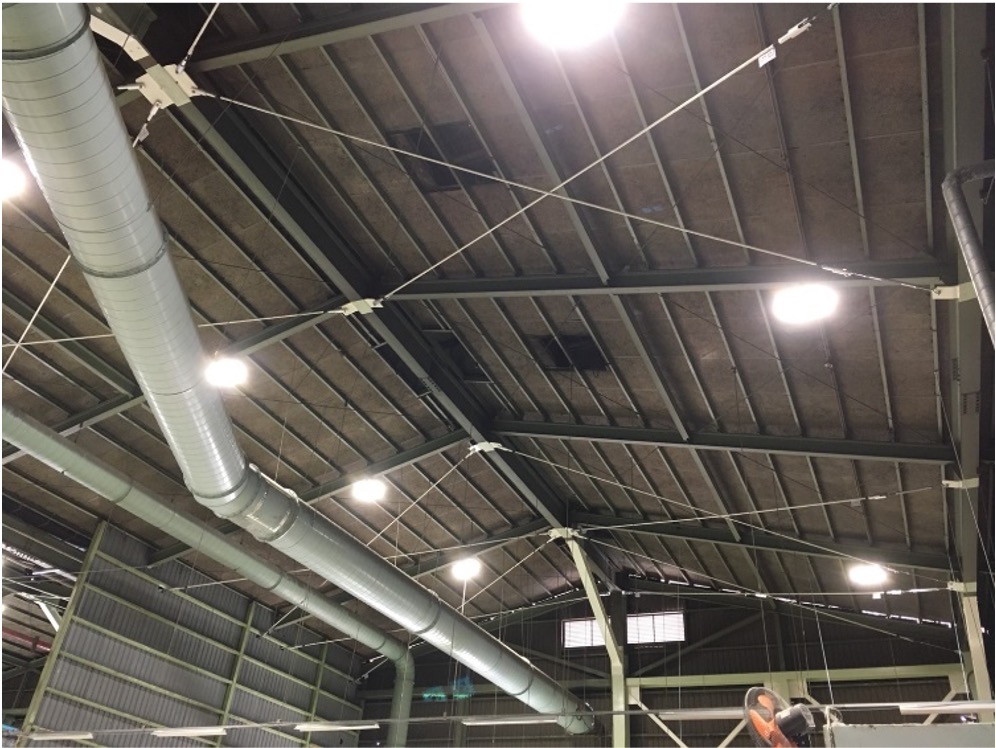

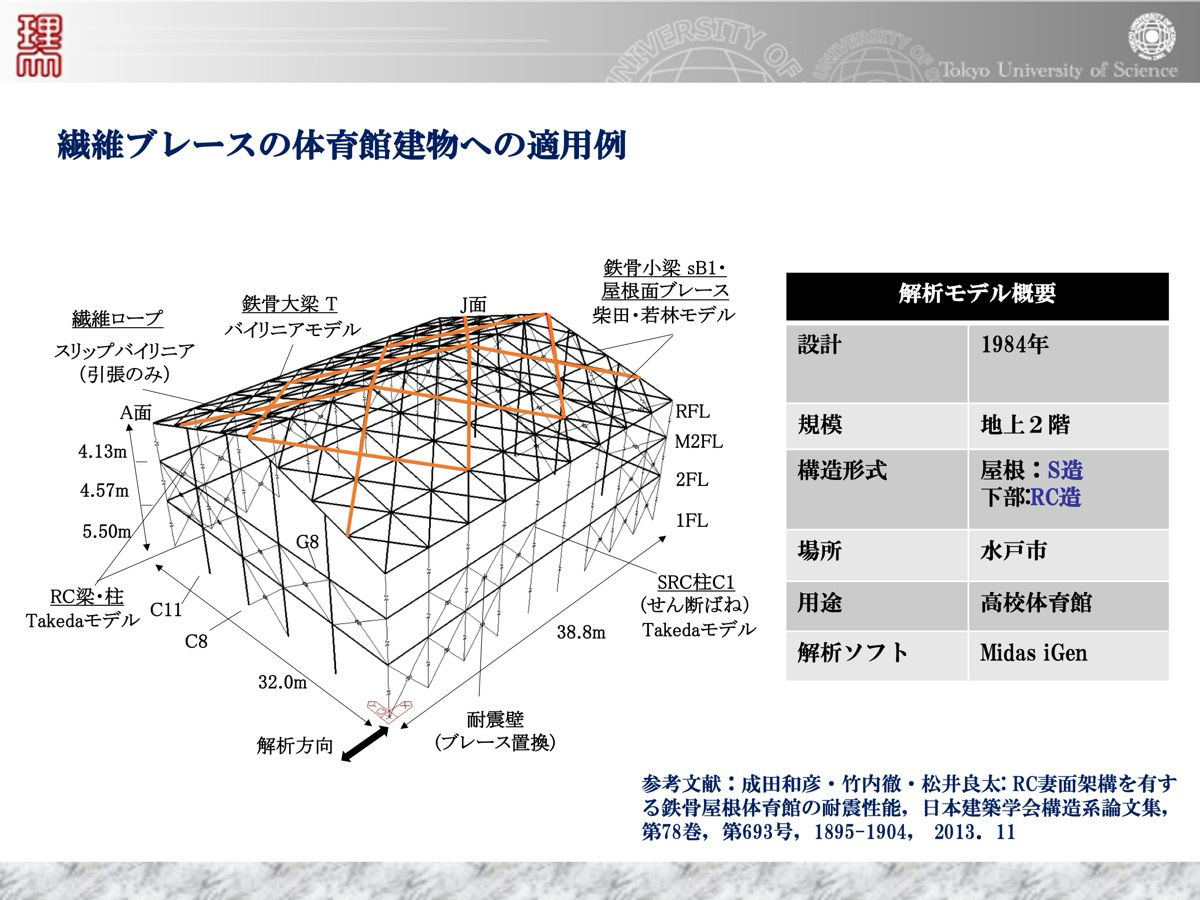

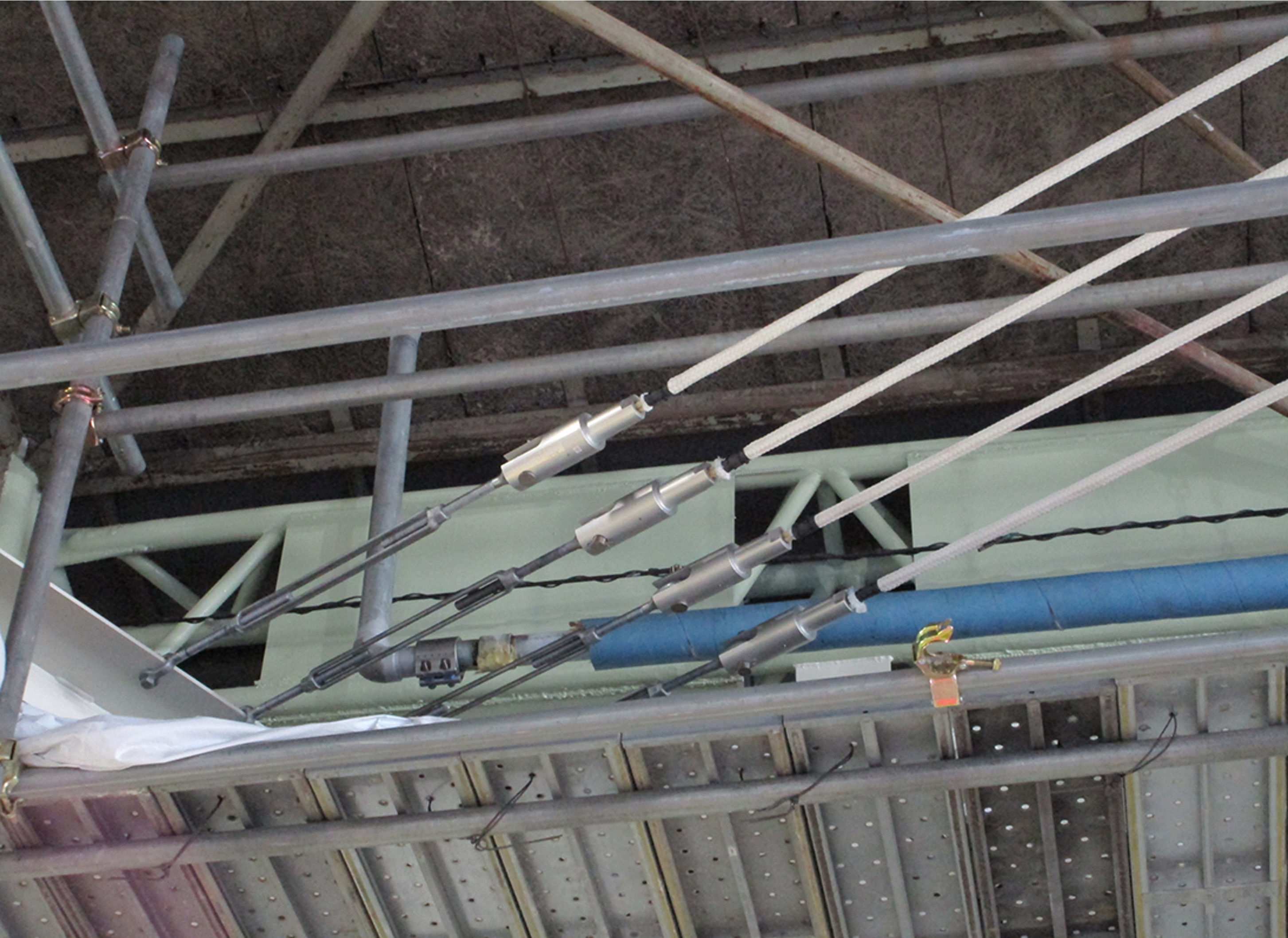

鉄では敵わない天井補強
従来の鉄製ブレースは、重く・硬く・火気が必要で、足場を組み、生産レーンを止め、天井を傷つけながら施工されてきました。
しかし、“火花のいらない天井補強”が、サイエンス構造なら選べます。
工場の稼働を止めることなく施工できるため、施主様にもご満足いただいております。
さらに、輸送コストの削減や溶接不要の工法によって、現場での作業負担も大幅に軽減されます。
── 「鉄じゃできない補強」が、アラミドならできる

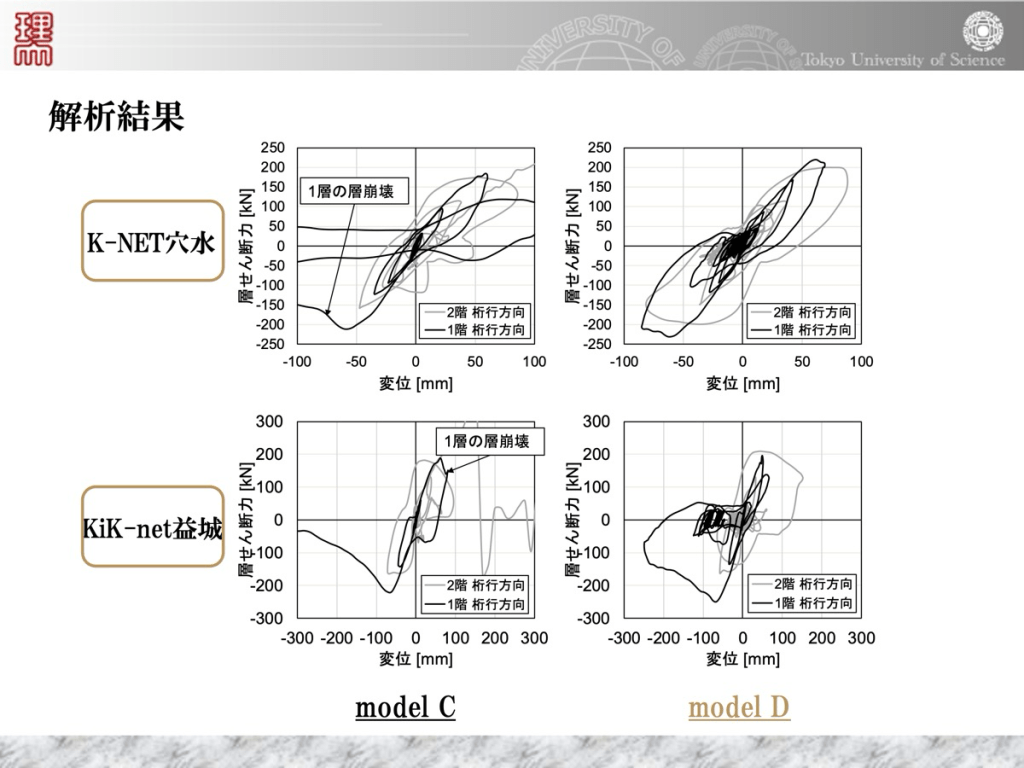

研究内容

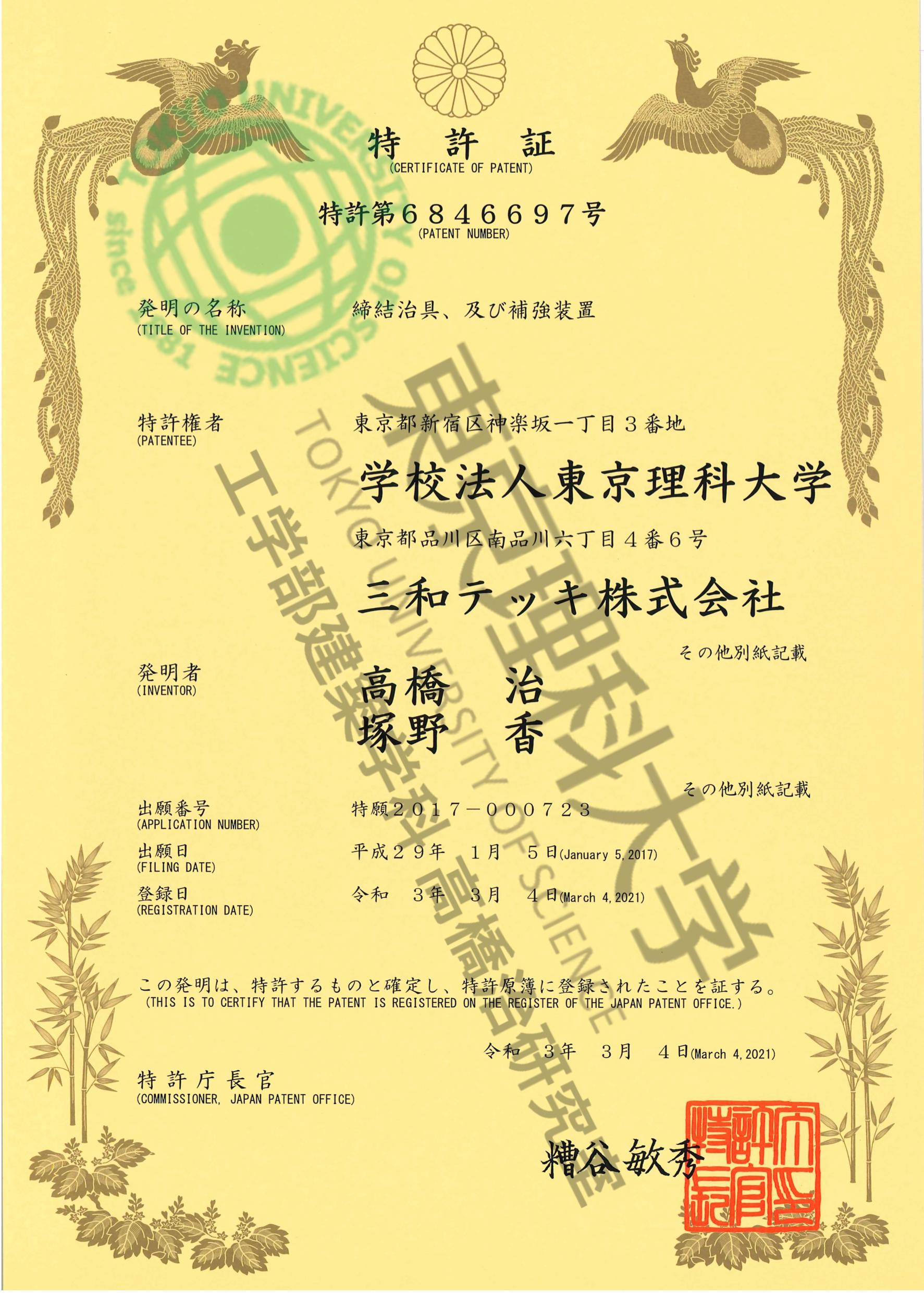

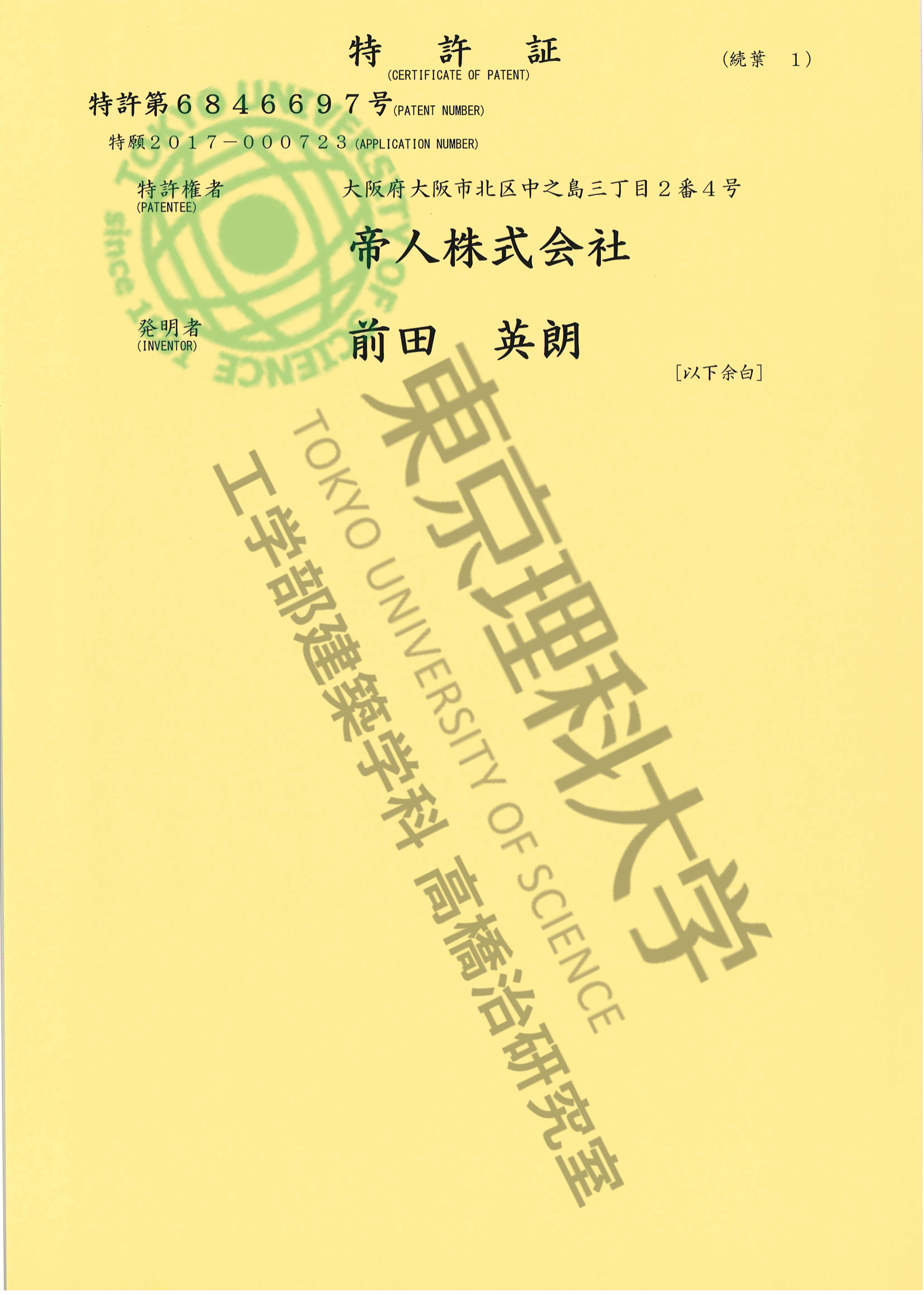

特許
壁用
アラミドブレース
（特許取得）
【共同開発】
高橋治（東京理科大学／サイエンス構造）
常山未央（一級建築士事務所 mnm）
帝人株式会社
八潮建材工業株式会社

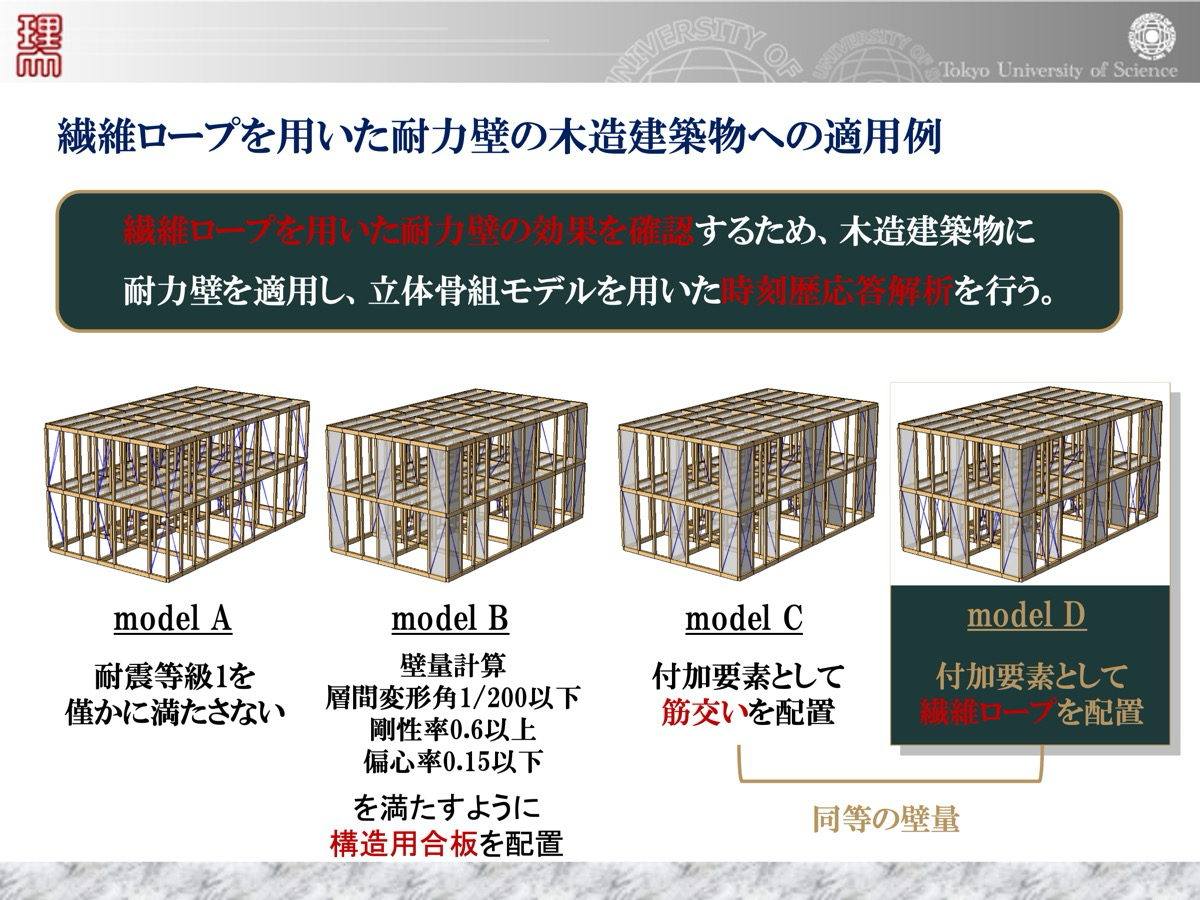

鉄では応えきれない壁面補強
従来の壁用ブレースは、重く・目立ち・硬くて曲がらない――
設計自由度を奪い、仕上げ材や動線との干渉も避けられませんでした。
しかし、「曲がって、軽くて、火花も出さない」壁面補強が、アラミドケーブルブレースなら実現できます。
本製品は、高強度アラミド繊維のロープに専用金物を組み合わせた、特許取得済の構造ブレースです。
鉄と同等の強度を保ちながら、非金属ゆえに錆びず、非常に軽く、柔軟。設置場所の制限を受けず、意匠や動線を壊さず補強することが可能です。
| 比較対象 | アラミドの優位点 | 一般的な特徴 |
|---|---|---|
| 木材ブレース | 高耐久・非腐食・視覚ノイズが少ない | 軽量だが、耐久性・意匠性に制限あり |
| FRP・パネル系 | ロープ状だから省スペース・曲げ設置可能 | 剛性はあるが施工が大がかり |
| CFRP（炭素繊維） | 施工性・価格のバランスに優れる | 超軽量・高強度だが高コスト・接着工程が複雑 |
| 制震シート・面材 | 構造体として意匠と共存できる | 面での補強は可能だが意匠を隠す・構造要素にしづらい |
- 詳細
-
・ロープ状であるため、電気配線のように丸めて持ち運びが可能。
・100mの長さでも、80Lキャリーバッグ1つで搬入できるサイズ感。
・現場での負担が少なく、火気不要・迅速な施工にも対応します。
壁面補強においては、“見えない力”の正体が問われます。
この製品は、補強性能だけでなく、設計思想や空間の美観にも寄り添う “美を追い求めた構造ブレース”です。
── 意匠と構造を分ける時代は、終わった
空間を壊さず、美しく命を守る
研究内容
特許
②（アラミドケーブル及び工法）
特許情報
【公報種別】公開特許公報(A)
【公開番号】特開2019-157430(P2019-157430A)
【公開日】令和1年9月19日(2019.9.19)
【発明の名称】支持ユニット、及びロープ耐震ユニット
出願人
【氏名又は名称】
常山 未央
株式会社サイエンス構造
八潮建材工業株式会社
発明者
【氏名】
常山 未央
海藤 靖子
岩下 裕樹
天井
アラミド吊材
（実用新案）
【共同研究】
高橋治（東京理科大学／サイエンス構造）
株式会社創造社
スターツCAM 株式会社
金森藤平商事株式会社
八潮建材工業株式会社
帝人株式会社
三和テッキ株式会社
実績から学ぶ実例
| 比較項目 | 三位一体天井落下防止システム | 従来工法（鉄ワイヤー・金物） |
|---|---|---|
| 構成要素 | オイルダンパー + アラミド繊維 + ポリウレア | 鉄ワイヤー + 金属金物 |
| 地震時の制震性能 | ダンパーが揺れを吸収・制御 | 基本は固定支持で追従性なし |
| 落下防止性能 | 柔軟・軽量素材で「落ちても人を傷つけない」 | 硬質・重量素材で「落ちたら凶器」 |
| 施工時の安全性 | 火気不要・もやい結び | 火花あり・足場必要・閉館対応も |
| 施工スピード | 天井裏から短期間施工可能 | 天井材の撤去・復旧が必要で長期化 |
| 美観への影響 | 天井裏施工で意匠を損なわない | 吊りワイヤーが露出する場合あり |
| コスト面 | 従来工法比で1/5のコストに削減実績 | 高額な設計・施工・材料費が発生 |
| 導入実績 | 学校・講堂・工場・ホールなどで採用 | 従来型公共建築物に多く残る |
| 安全思想 | 「人命を守る構造」への進化 | 「物理的に落ちないようにする」発想止まり |

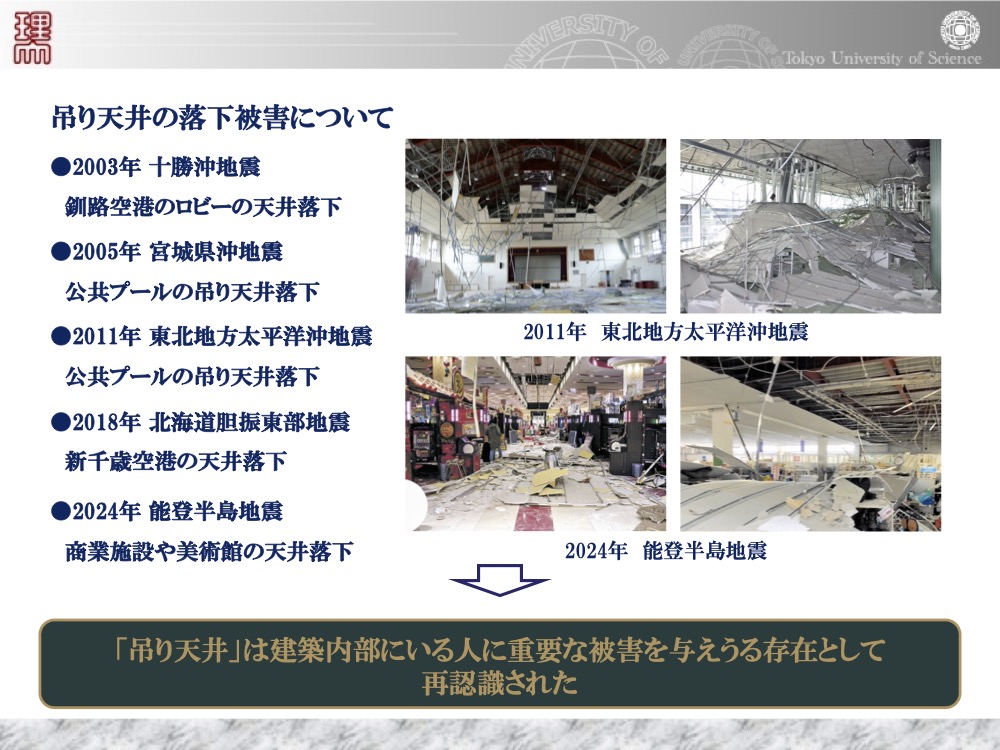

天井が落ちたら、どうなるか。そう問い直すきっかけとなったのが、東日本大震災での天井落下事故でした。
私たちは、ただ「補強する」のではなく、命を守る構造を選ぶ時代に来ています。

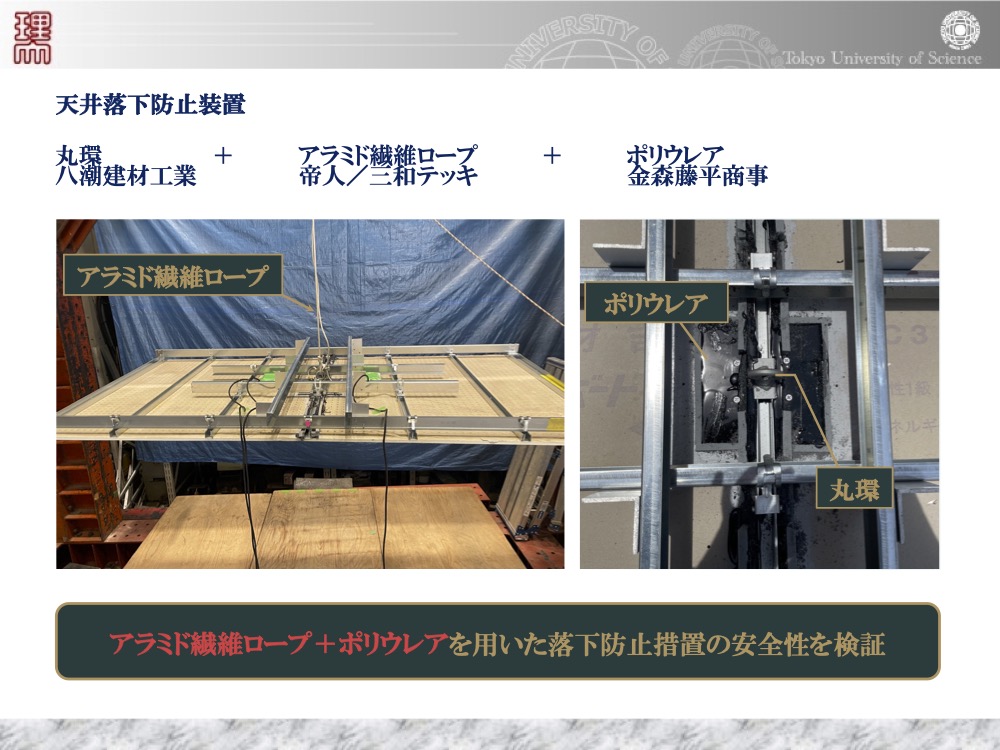

そのために東京理科大学・高橋治教授が生み出したのが、『三位一体天井落下防止システム』です。
従来品を導入した他社の見積もりと比較し、1/5へ削減成功。
施主様よりご満足いただいております。
しかも、より安全に、より短期間で、よりスマートに。“正しさ”と“合理性”は、両立できる。
「人を傷つけない強さが、ここにある。」
軽く、しなやかで、鉄と並ぶ強度
――それが、命を守る構造の条件。
ポリウレア（SPS）
アラミドを使用した

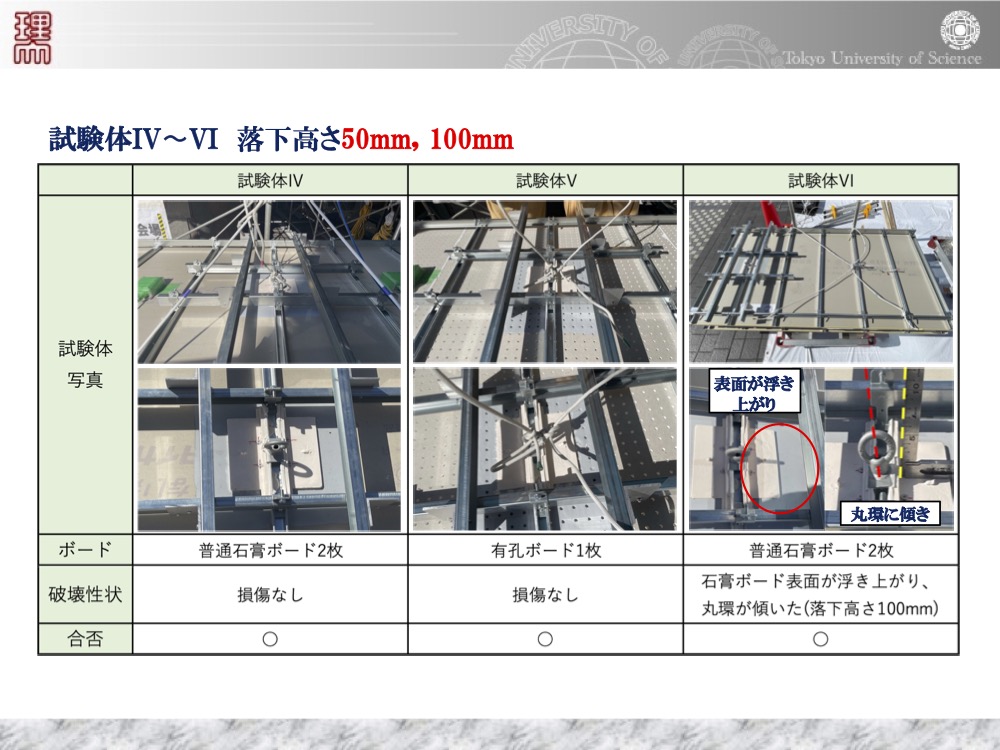

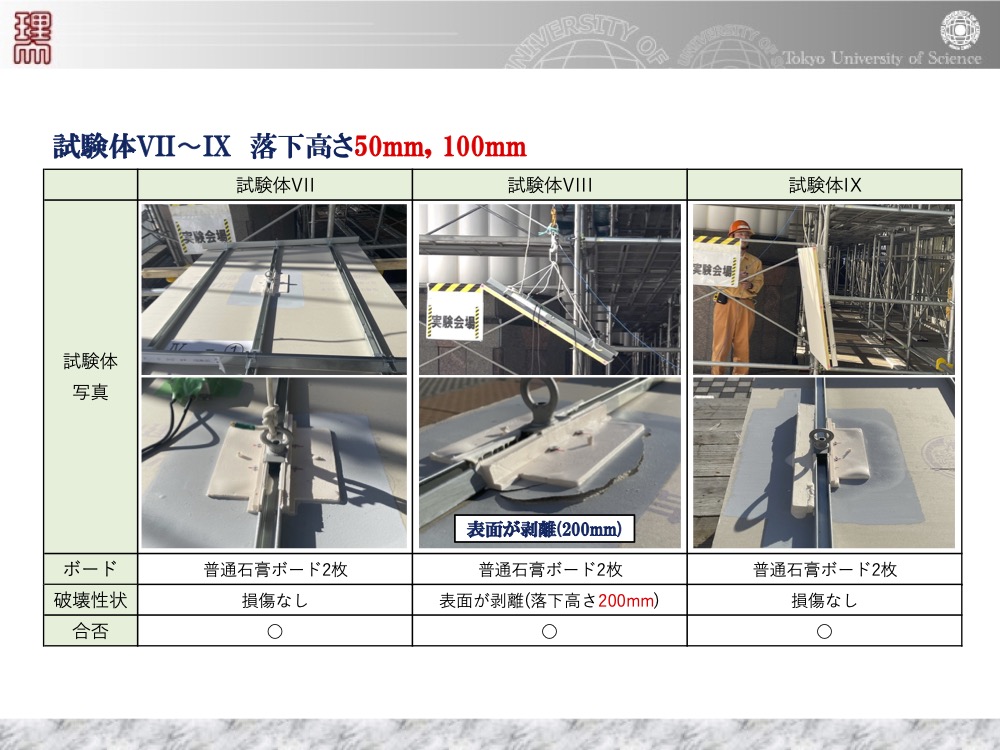

天井落下防止実験
【関連記事】
実用新案

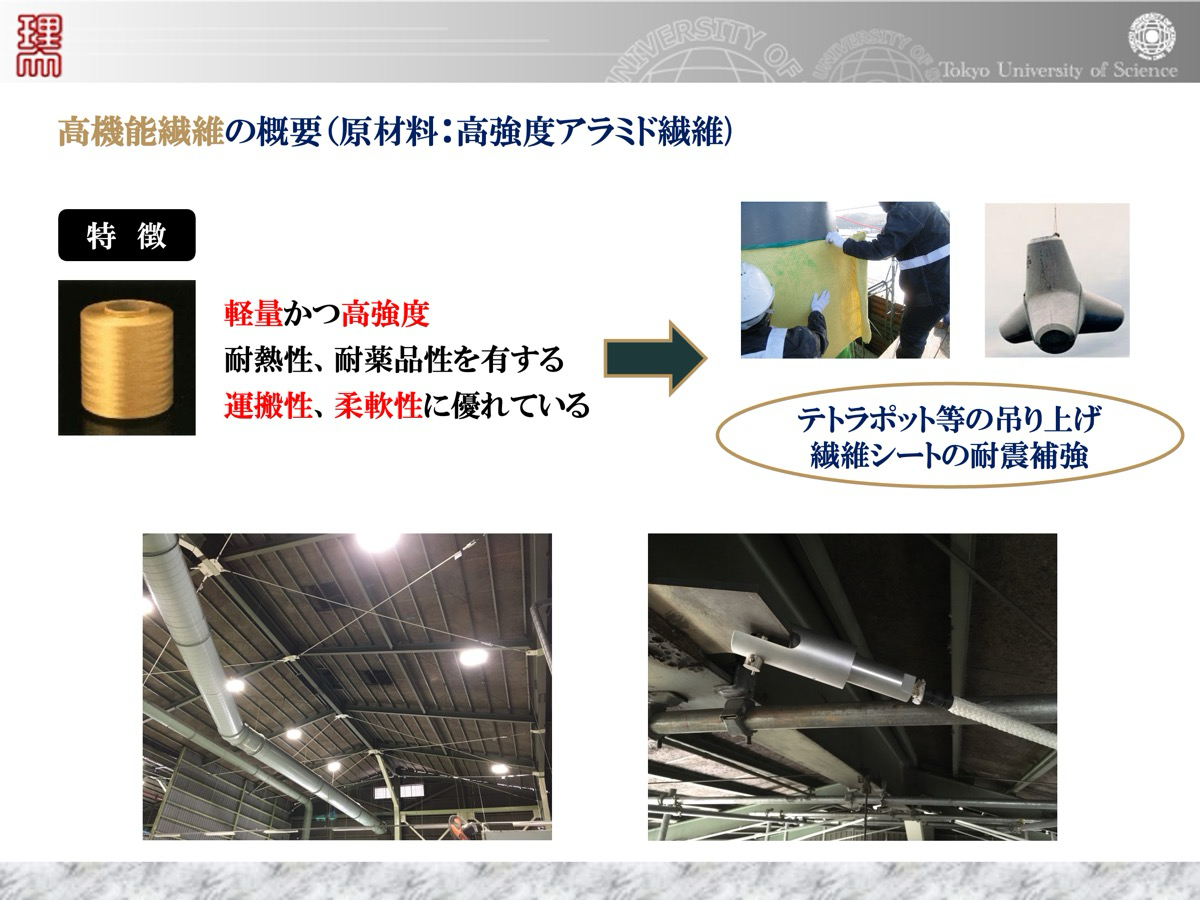

- 素材について
-
テクノーラ®は、帝人株式会社が開発した高性能アラミド繊維です。
1987年の発売以来、その強度・耐熱性・耐疲労性の高さから、世界中の産業・防災・航空宇宙分野で採用されています。 - 特徴
-
高強度：同重量の鋼の約6倍の引張強度を持ち、軽量かつ強靭。
高耐熱性：約200℃を超える高温環境でも性能を維持。
低クリープ性：長期間荷重を受けても変形がほとんど起きません。
優れた耐久性：繰り返しの曲げ・摩耗に強く、長寿命。
耐薬品性：多くの薬品や溶剤に対して安定。
難燃性：燃えにくく、自己消火性を有します。
- 主な用途
-
橋梁・建築物の補強ケーブルやブレース材
自動車・航空機・宇宙構造物の補強繊維
消防・防災用の耐切創・耐熱保護服
ロープ・ホース・ベルトなどの補強用途
航空・宇宙開発ではNASAのパラシュート素材としても採用
- 構造と素材特性
-
テクノーラ®は、パラ系アラミド繊維にメタ結合成分を加えた共重合体で、
「しなやかさ」と「強さ」を両立しています。
この構造により、金属やカーボン素材では難しい柔軟な耐震・補強設計が可能です。 - 関連素材
-
Twaron®（トワロン）：高弾性・高強度のパラ系アラミド
Teijinconex®（コーネックス）：防炎・耐熱性に優れるメタ系アラミド
Technora®（テクノーラ）：強度・耐久・柔軟性を兼ね備えた中間タイプ
メディア
2018.06.18 - 品川経済新聞
アラミド繊維を用いた設計

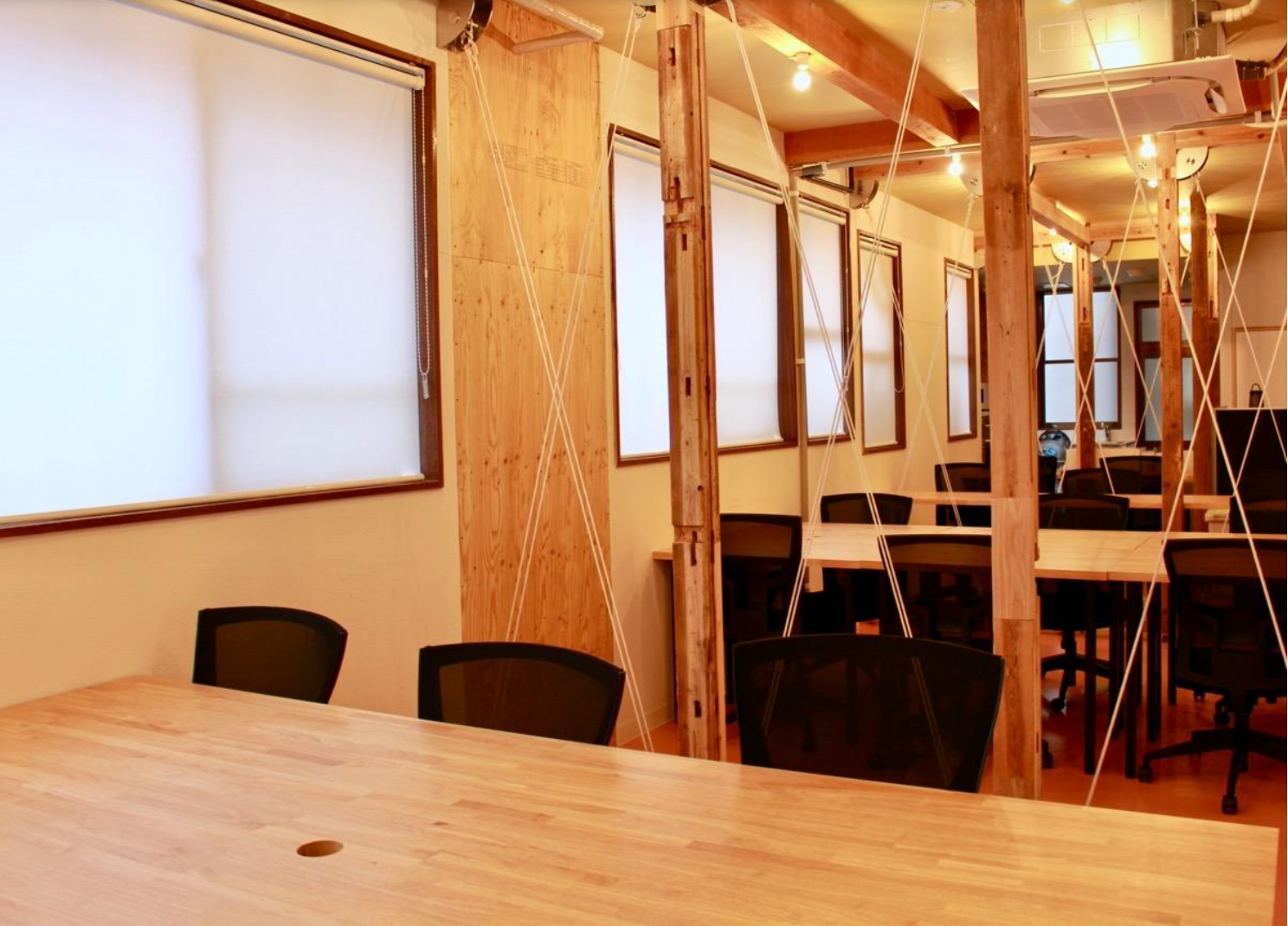

高輪にシェアオフィス「つなぐラボ高輪」 築40年超の木造一軒家を改装
2018.07.25 - 日経XTECH
アラミド繊維を用いた設計
「ひもブレース」で木造住宅の耐震補強を手軽に、高強度アラミド繊維
2023.9.11 - 日本教育新聞
アラミド繊維を用いた設計
もしもの時に命を救うため、天井の制震や落下防止を！
2024.11.27 - 氷見市久目地区地域づくり協議会
アラミド繊維を用いた設計
第2回いまいまWS―GO江嵜さんと常山未央さん・高橋治さんによる構造補強編―
